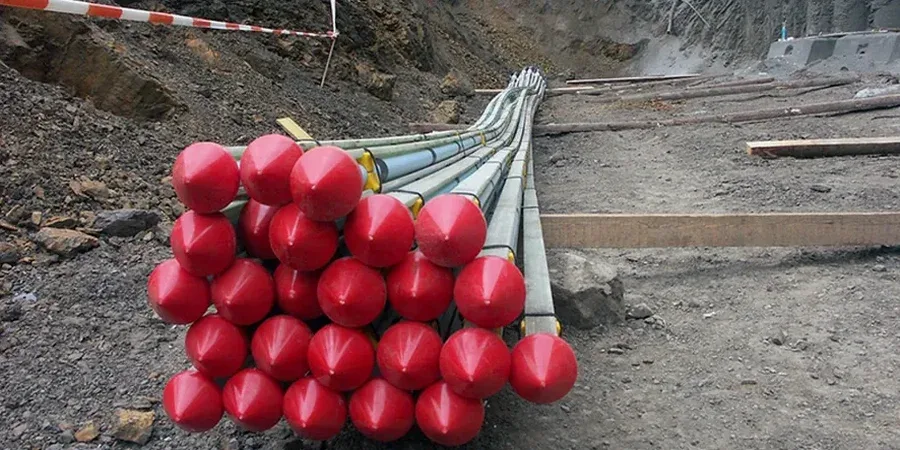

Bei der Sicherung einer tiefen Baugrube am Rande der Heilbronner Innenstadt, nahe der Experimenta, standen die Planer vor einem klassischen Neckartal-Problem: weiche Auelehme im oberen Bereich und darunter verwitterter Gipskeuper, der bei Wasserzutritt zum Quellen neigt. Eine rückverankerte Trägerbohlwand sollte den Verbau sichern, doch die Frage war: reichen passive Anker im oberen Bodenhorizont oder muss die Kraft in tieferen, tragfähigen Schichten über aktive Litzenanker eingeleitet werden? Die Baugrunduntersuchung hatte die Schichtgrenzen bereits kartiert, und der Korngrößenverlauf zeigte einen stark schluffigen, setzungsempfindlichen Tonmerged. In solchen geologischen Übergangszonen entscheidet die Bemessungsphilosophie über die Wirtschaftlichkeit und Sicherheit des gesamten Verbaus: aktive Anker lassen sich anspannen und kontrollieren, passive Systeme mobilisieren den Widerstand erst bei Verformung – ein Unterschied, der bei Heilbronns wechselhafter Geologie schnell über Standsicherheitsreserven entscheidet.
Aktive Anker wirken sofort, passive brauchen Verformung: Bei Heilbronns setzungsempfindlichem Neckarauenlehm ist der Unterschied oft die Standsicherheit der gesamten Baugrube.
Methodik und Umfang
Standortspezifische Faktoren
Betrachtet man die Heilbronner Gewerbegebiete im Neckartal – etwa den Bereich um die Audi AG – und vergleicht sie mit den Hanglagen am Wartberg, wird der Unterschied sofort klar: Im flachen Talgrund stehen oft Kiespolster an, die hohe Mantelreibungswerte liefern und eine wirtschaftliche, kurze passive Verankerung ermöglichen. Am Wartberg hingegen trifft der Ankerbohrer nach wenigen Metern auf verwitterten Oberen Muschelkalk mit eingelagerten Tonsteinbänken, die bei Wasserzutritt ihre Konsistenz verlieren. Wird hier ein passiver Anker ohne vorherige Probebelastung eingebaut und der Boden verformt sich erst bei 15–25 mm, kann die benachbarte Böschung bereits einen Scherriss entwickelt haben. Das Risiko liegt also nicht im Stahl selbst, sondern in der unerkannten Interaktion zwischen Anker, Verpresskörper und umgebendem Gebirge. Unsere Bemessung schließt deshalb immer eine Finite-Elemente-Simulation des Verbundsystems ein, ergänzt durch die Ergebnisse des Plattendruckversuchs, um den tatsächlichen Bettungsmodul der Ankerplatte zu verifizieren. Die größte Gefahr in Heilbronn ist der unerkannte Sulfatangriff auf den Ankerstahl im Gipskeuper – eine Korrosionsgefahr, die nur durch eine korrekte Bemessung des Korrosionsschutzes der Klasse II beherrschbar ist.
Normativer Rahmen
DIN EN 1997-1:2014 – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 1054:2021 – Baugrund – Sicherheitsnachweise im Erd- und Grundbau, DIN EN ISO 22477-5:2018 – Geotechnische Erkundung und Untersuchung – Prüfung von geotechnischen Bauwerken und Bauwerksteilen – Teil 5: Ankerprüfungen, EAU 2020 – Empfehlungen des Arbeitsausschusses 'Ufereinfassungen', DIN 18196 – Erd- und Grundbau – Bodenklassifikation für bautechnische Zwecke
Verwandte Dienstleistungen
Geotechnische Beratung und Parameterfestlegung
Ermittlung der charakteristischen Bodenkennwerte (Reibungswinkel, Kohäsion, Steifemodul) über Labor- und Feldversuche. Definition des Ankertyps (aktiv/passiv, Kurz- oder Daueranker) auf Basis des geologischen Modells.
Tragfähigkeits- und Gebrauchstauglichkeitsnachweis
GEO-2-Nachweis der inneren und äußeren Tragfähigkeit nach EC7, einschließlich Kriechbruchanalyse bei tonigen Böden. Bemessung der Ankerplatte oder Gurtung unter Berücksichtigung des räumlichen Erddrucks.
Prüfprogramm und Bauüberwachung
Erstellung des Eignungs- und Abnahmeprüfprogramms nach DIN EN ISO 22477-5. Überwachung der Ankerherstellung und -spannung vor Ort, inklusive Dokumentation der Prüflasten und Verschiebungen.
Typische Parameter
Häufige Fragen
Was kostet eine Ankerbemessung für eine Baugrube in Heilbronn?
Die Honorarkosten richten sich nach Anzahl der Ankerlagen und dem erforderlichen Prüfumfang. Für eine Standardbaugrube mit einer Ankerlage und Eignungsprüfung bewegt sich der Aufwand zwischen 840 € und 2.980 €. Bei mehreren Ankerhorizonten, komplexer Geologie wie im Heilbronner Gipskeuper oder Finite-Elemente-Berechnungen steigt der Aufwand entsprechend. Jedes Angebot enthält eine transparente Aufschlüsselung der Einzelschritte.
Wann brauche ich in Heilbronn aktive statt passiver Anker?
Aktive Anker lassen sich kontrolliert vorspannen und wirken sofort – das ist entscheidend bei geringen zulässigen Kopfverschiebungen, etwa wenn die Baugrube direkt an einer Straße oder Nachbarbebauung liegt. Passive Anker entwickeln ihre Kraft erst mit zunehmender Verformung und eignen sich eher für nachgiebige Verbauwände in homogenem Kies. In Heilbronner Keuperhängen, wo Verformungen oft ungleichmäßig auftreten, raten wir fast immer zu aktiv vorgespannten Systemen.
Welche Prüfungen müssen Anker in Baden-Württemberg bestehen?
Nach DIN EN ISO 22477-5 sind Eignungsprüfungen (EP) an mindestens 3 Ankern pro Bauvorhaben und Bodenart durchzuführen, um die Übereinstimmung von Bemessungsannahme und tatsächlichem Tragverhalten nachzuweisen. Jeder Anker erhält zusätzlich eine Abnahmeprüfung (AP) mit einer Prüflast von 1,1-facher charakteristischer Ankerkraft. Bei Dauerankern im Gipskeuper schreiben wir zusätzlich ein Kriechverhalten-Monitoring über mindestens 100 Minuten vor.
