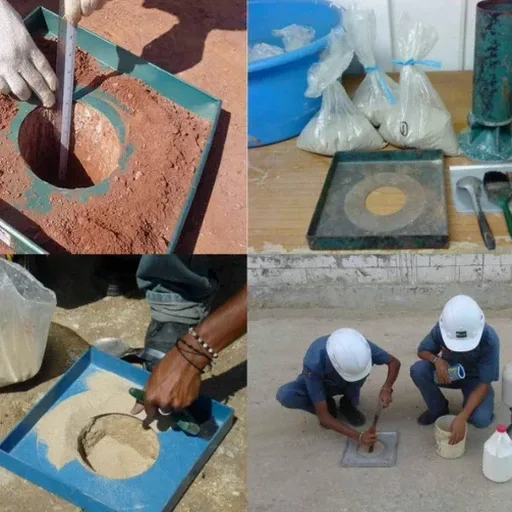

Eine sechsgeschossige Tiefgarage in der Innenstadt nahe dem Neckar: Die Baugrubensohle lag im anstehenden Schilfsandstein, doch die Verfüllung der Leitungsgräben bestand aus wechselhaftem Aushubmaterial. Der Prüfingenieur verlangte vor der Bodenplatte einen Nachweis des Verdichtungsgrads – punktuell, aber mit Verfahren, das auf grobkörnigen Böden bis 31,5 mm Größtkorn verlässliche Zahlen liefert. Genau das leistet das Sandkegelverfahren unter Einhaltung der DIN 18125-2. Unser Team rückt mit kalibriertem Sand an, bestimmt Feuchtdichte und Trockendichte und legt dem Bauleiter noch am selben Tag die Protokolle vor. Weil in Heilbronn auf engem Raum gebaut wird – Neckarbogen, Hochschule, BildungsCampus – zählt jeder Quadratmeter tragfähiger Boden. Die Sandkegel-Methode arbeitet zerstörungsarm und liefert exakt die Kennwerte, die der Standsicherheitsnachweis braucht.
Die Sandkegel-Methode misst direkt am gewachsenen Boden – kein Labor kann die Einbaubedingungen vor Ort ersetzen.
Methodik und Umfang
Wichtig für Bauleiter in Heilbronn: Der Neckarpegel beeinflusst die Grundwasserflurabstände im Stadtgebiet saisonal stark. Eine Felddichtebestimmung, die Sie im trockenen Oktober durchführen, kann in einem nassen März völlig andere Werte zeigen, wenn der Sandersatz nicht an die aktuelle Kornfeuchte angepasst wird. Wir dokumentieren daher jede Messung mit Witterungsvermerk und beziehen die Resultate auf die Proctorkurve. Bei Verdacht auf ungleichmäßige Setzungen kombinieren wir die Prüfung mit einem Plattendruckversuch, der sofort den Verformungsmodul der Tragschicht liefert.
Standortspezifische Faktoren
Im Heilbronner Stadtgebiet sehen wir regelmäßig, dass Bauherren die Verdichtungskontrolle auf den Straßen- und Kanalbau beschränken und beim Hochbau allein auf die Sondierergebnisse der Vorerkundung vertrauen. Das ist riskant. Gerade bei den oft heterogenen Auffüllungen auf ehemaligen Industrieflächen – Heilbronn hat eine lange Geschichte von Salzbergbau, Mühlen und Lagerhallen entlang des Neckars – können lokale Hohlräume oder organische Einschlüsse unentdeckt bleiben. Wird der Verdichtungsgrad nicht punktuell mit dem Sandkegelverfahren nachgewiesen, entstehen Setzungsmulden unter der Bodenplatte, die später Risse im aufgehenden Mauerwerk verursachen. Ein Protokoll nach DIN 18125-2, das den Ist-Zustand der Tragschicht dokumentiert, schützt den Bauherrn vor Gewährleistungsstreitigkeiten und gibt dem Tragwerksplaner die Sicherheit, dass die rechnerisch angesetzten Bettungsmoduln auch tatsächlich erreicht werden.
Normativer Rahmen
DIN 18125-2: Baugrund, Untersuchung von Bodenproben – Bestimmung der Dichte des Bodens, Teil 2: Sandkegelverfahren, DIN EN 1997-2 (Eurocode 7): Entwurf, Berechnung und Bemessung in der Geotechnik – Teil 2: Erkundung und Untersuchung des Baugrunds, ZTV E-StB 17: Zusätzliche Technische Vertragsbedingungen und Richtlinien für Erdarbeiten im Straßenbau (Verdichtungsanforderungen), DIN 18127: Baugrund, Untersuchung von Bodenproben – Proctorversuch
Verwandte Dienstleistungen
Plattendruckversuch nach DIN 18134
Bestimmt den dynamischen und statischen Verformungsmodul Ev2/Ev1 direkt auf der verdichteten Tragschicht. Ideal als Ergänzung zum Sandkegelverfahren, wenn neben der Dichte auch die Steifigkeit nachgewiesen werden muss.
Korngrößenanalyse nach DIN EN ISO 17892-4
Siebbung und Sedimentation im akkreditierten Labor. Liefert die Kornverteilungskurve, die für die richtige Auswahl des Kalibriersandes und die Proctor-Kurve unverzichtbar ist.
Baugruben- und Gründungsberatung
Unterstützung bei der Festlegung der Prüfraster, Interpretation der Dichte-Prüfwerte und Abstimmung mit dem Baugrundgutachter. Besonders bei schwierigen Heilbronner Untergrundverhältnissen mit Gipskeuper oder Neckarschotter.
Typische Parameter
Häufige Fragen
Was kostet eine Felddichtebestimmung mit dem Sandkegelverfahren in Heilbronn?
Für eine Einzelmessung nach DIN 18125-2 auf Baustellen im Stadtgebiet Heilbronn liegen die Kosten je nach Anfahrt und Anzahl der Messpunkte zwischen €100 und €120 netto. Bei mehreren Punkten auf derselben Baustelle oder Rahmeverträgen sinkt der Einzelpreis.
Ab welcher Korngröße ist das Sandkegelverfahren nicht mehr geeignet?
Nach DIN 18125-2 ist das Verfahren für Böden mit einem Größtkorn bis 31,5 mm ausgelegt. Enthält der Boden größere Steine oder Blöcke – wie sie in den Neckarschottern in Heilbronn vorkommen können – weichen wir auf das Ersatzverfahren mit Flüssigkeitsersatz oder den Plattendruckversuch aus.
Wie viele Messpunkte brauche ich auf meiner Baustelle?
Das Prüfraster hängt von der Fläche und der Homogenität des Untergrunds ab. Als Richtwert für eine Bodenplatte in Heilbronn planen wir etwa einen Punkt pro 200–300 m². Die genaue Anzahl stimmen wir mit dem Bodengutachter und der Bauleitung ab, damit der Verdichtungsnachweis vor der Abnahme lückenlos ist.
Können Sie die Dichtebestimmung auch bei Regen durchführen?
Leichter Regen ist in der Regel kein Hinderungsgrund. Entscheidend ist, dass der Kalibriersand nicht durchnässt und die Grubenwände nicht nachbrechen. Bei Starkregen oder stehendem Wasser auf der Prüffläche verschieben wir die Messung, weil die Genauigkeit der Trockendichtebestimmung sonst nicht gewährleistet ist.
