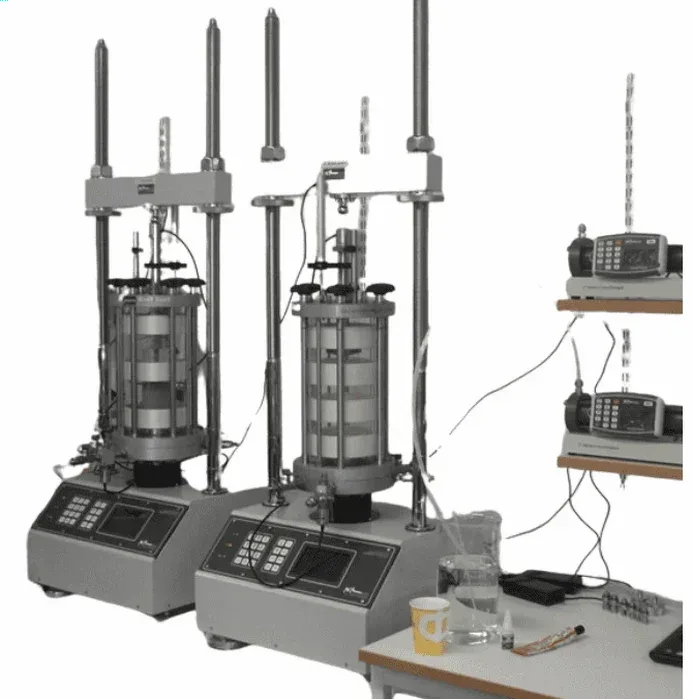

In Heilbronn sehen wir immer wieder, dass Baugrundgutachten bei komplexeren Projekten an ihre Grenzen stoßen, wenn nur einfache Kennwerte vorliegen. Zwischen den Weinbergen am Wartberg und den Auenböden entlang des Neckars variiert die Untergrundbeschaffenheit auf wenigen Metern enorm. Genau dann rückt der Triaxialversuch in den Fokus – kein Standardversuch, sondern eine gezielte Laboruntersuchung, die das Spannungs-Dehnungs-Verhalten einer Bodenprobe unter wirklichkeitsnahen Bedingungen abbildet. Wir führen diesen Versuch im eigenen Labor durch, mit Proben, die aus dem Heilbronner Stadtgebiet oder den umliegenden Landkreisen stammen. Anders als beim einfachen Rahmenscherversuch erhalten Sie hier nicht nur einen isolierten Reibungswinkel, sondern verlässliche Kennwerte für die Standsicherheit von Böschungen oder die Bemessung von Stützbauwerken, die mit den wechselhaften Konsistenzen des örtlichen Keupermergels und der Auenlehme umgehen müssen.
Ein Boden, der im Neckartal standfest wirkt, kann unter Aushubbedingungen komplett umschlagen – genau das bildet der Triaxialversuch ab.
Methodik und Umfang
Standortspezifische Faktoren
Ein Fehler, den wir bei Heilbronner Bauvorhaben häufiger beobachten: Man stützt die gesamte Baugrubenstatik auf Erfahrungswerte oder simple Sondierungen und verzichtet auf den Triaxialversuch, weil er im Angebot nicht explizit gefordert wurde. Später treten Verformungen auf, die im Vorfeld niemand auf dem Schirm hatte – besonders bei wechselgelagerten Schichten aus Ton- und Schluffstein, die in der Heilbronner Mulde typisch sind. Bei einem plötzlichen Wasserzutritt oder dynamischer Belastung aus dem Verkehr auf der B 27 reagieren diese Böden anders als ein idealisiertes Laborbeispiel. Ohne konsolidierte, dränierte Triaxialversuche fehlt dann die Grundlage, um zwischen Total- und Effektivspannungen zu unterscheiden. Das Ergebnis sind zu knapp bemessene Verbauten oder zu optimistische Böschungswinkel, die im Nachhinein teuer korrigiert werden müssen. Wir plädieren dafür, diesen Versuch immer dann einzuplanen, wenn der Boden nicht nur 'irgendwie standsicher', sondern numerisch nachgewiesen standsicher sein muss.
Normativer Rahmen
DIN 18137-2: Baugrund, Versuche und Versuchsgeräte – Bestimmung der Scherfestigkeit (Triaxialversuch), DIN EN ISO 17892-9: Geotechnische Erkundung und Untersuchung – Laborversuche an Bodenproben – Konsolidierte Triaxialversuche, Eurocode 7 (EN 1997-2:2007): Entwurf, Berechnung und Bemessung in der Geotechnik – Erkundung und Untersuchung des Baugrunds, DIN 4020: Geotechnische Untersuchungen für bautechnische Zwecke
Verwandte Dienstleistungen
CD-Triaxialversuch (konsolidiert-dräniert)
Klassischer Versuch mit langsamer Abscherung, bei dem Porenwasserüberdrücke vollständig abgebaut werden. Liefert die effektiven Parameter φ‘ und c‘ für langfristige Standsicherheitsbetrachtungen.
CU-Triaxialversuch (konsolidiert-undräniert)
Abscherung ohne Drainage, aber mit Porenwasserdruckmessung. Ermöglicht die Unterscheidung zwischen Total- und Effektivspannungen – relevant für Aushubsituationen im Grundwasser.
Spannungswegversuch mit Be-/Entlastung
Simuliert zyklische Beanspruchungen, etwa aus Maschinenfundamenten oder Verkehr. Wir fahren definierte Spannungspfade, um das Verformungsverhalten bei wiederholter Belastung zu quantifizieren.
Typische Parameter
Häufige Fragen
Wann ist ein Triaxialversuch in Heilbronn sinnvoller als ein Rahmenscherversuch?
Immer dann, wenn der Porenwasserdruck eine Rolle spielt. Ein Rahmenscherversuch ist schnell, aber er kann keine undränierte Scherfestigkeit messen. Bei den Heilbronner Auenlehmen oder in gesättigten Keuperschichten brauchen wir den Triaxialversuch, um zwischen dräniertem und undräniertem Verhalten zu unterscheiden. Auch für FE-Berechnungen mit Stoffgesetzen wie Hardening Soil sind die verformungsabhängigen Steifigkeiten aus dem Triaxialversuch Pflicht.
Wie lange dauert ein konsolidiert-dränierter Triaxialversuch?
Das hängt von der Durchlässigkeit des Bodens ab, aber Sie sollten mit 7 bis 14 Tagen pro Probe rechnen. Allein die Sättigung und Konsolidation kann mehrere Tage beanspruchen, bevor die eigentliche Abscherphase beginnt. Bei sehr tonigen Böden, wie sie im Heilbronner Unterkeuper vorkommen, kann sich das durch die geringe Durchlässigkeit noch verlängern. Wir stimmen den Zeitplan im Vorfeld mit Ihrem Bauablauf ab.
Welche Probengüte brauche ich für den Triaxialversuch?
Wir benötigen ungestörte Sonderproben der Güteklasse 1 nach DIN EN ISO 22475-1. Meistens sind das dünnwandige Zylinderproben aus einer Kernbohrung oder mit einem speziellen Entnahmegerät gewonnene Proben. Gestörte Proben aus dem Aushubmaterial sind für einen Triaxialversuch nicht geeignet, weil das Gefüge dann nicht mehr dem in-situ Zustand entspricht und die Ergebnisse zu unsicher werden.
Was kostet ein Triaxialversuch für ein Bauvorhaben in Heilbronn ca.?
Für einen konsolidiert-dränierten Triaxialversuch an einer Probe liegen die Kosten je nach Aufwand und Probenanzahl im Bereich von 1.630 € bis 2.440 €. Wenn mehrere Laststufen gefahren werden oder ein CU-Versuch mit Porenwasserdruckmessung dazukommt, kann der Betrag variieren. Wir erstellen Ihnen vorab ein detailliertes Angebot, das genau auf Ihr Projekt zugeschnitten ist.
