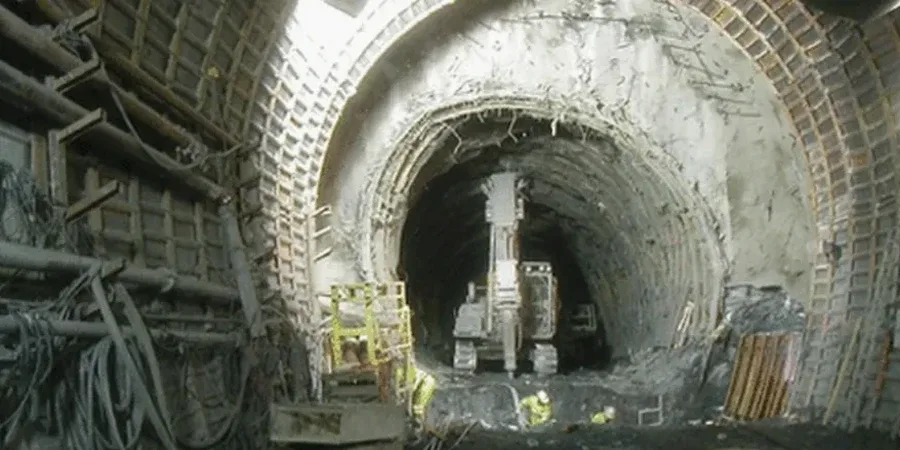

In Heilbronn begegnen wir bei Tunnelprojekten regelmäßig einer Herausforderung, die Planer und Bauherren gleichermaßen fordert: die mächtigen, setzungsempfindlichen Auenlehme und -tone entlang des Neckars. Wer hier ohne fundierte geotechnische Analyse für Tunnel in weichem Boden in die Planung geht, riskiert Verformungen, die weit über die zulässigen Toleranzen hinausgehen. Unser Team hat über Jahre hinweg die spezifischen Baugrundrisiken dieser Region untersucht, von den quartären Beckensedimenten bis zu den darunterliegenden Gipskeuperschichten, die lokal zu Auslaugungserscheinungen neigen. Gerade in den Stadtteilen nahe der Weinanbaugebiete, wo der Untergrund durch eiszeitliche Solifluktion zusätzlich vorbelastet ist, zeigt sich der Wert einer präzisen Erkundung. Wir kombinieren Bohrkampagnen mit Laboranalytik gemäß DIN EN 1997-2, um wirklich belastbare Kennwerte zu erhalten. Wenn Sie mehr über die Erkundung der oberflächennahen Schichten wissen möchten, empfehlen wir ergänzend unsere Schürfgruben als direkte Aufschlussmethode für die Verwitterungszone.
Weicher Boden im Tunnelbau ist kein Ausschlusskriterium — entscheidend ist, dass die Parameterermittlung die lokalen Neckarauen-Bedingungen präzise abbildet und nicht auf generischen Tabellenwerten beruht.
Methodik und Umfang
Standortspezifische Faktoren
Heilbronn liegt mit rund 128.000 Einwohnern im Zentrum der Region Heilbronn-Franken und ist durch seine Lage im Neckarbecken geprägt, wo der Grundwasserspiegel oft nur 1,5 bis 3 Meter unter Gelände ansteht. Für den Tunnelbau in weichem Boden bedeutet dies eine permanente Gefahr von hydraulischen Grundbrüchen in der Ortsbrust, wenn die Stützung nicht exakt auf die Porenwasserdruckverhältnisse abgestimmt ist. Ein weiteres Risiko sind die sogenannten Gipskeuper-Auslaugungssenken, die im gesamten Stadtgebiet verbreitet sind und zu plötzlichen Wechseln von tragfähigem Fels zu völlig entfestigtem Material führen können. Wir haben in mehreren Projekten erlebt, dass Baugrundmodelle ohne Berücksichtigung dieser Subrosionsphänomene im Vortrieb zu ungeplanten Stopps und aufwändigen Injektionsmaßnahmen führten. Ein ergänzender Blick auf die Injektionen zur Baugrundverbesserung ist hier oft die wirtschaftlich sinnvollste Vorsorgemaßnahme, bevor der Tunnelquerschnitt aufgefahren wird.
Normativer Rahmen
DIN EN 1997-1:2014-03 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN EN 1997-2:2010-10 (Erkundung und Untersuchung des Baugrunds), DIN 1054:2010-12 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN 18312:2019-09 (VOB/C – Untertagebauarbeiten), ZTV-ING Teil 5 (Zusätzliche Technische Vertragsbedingungen für Ingenieurbauten – Tunnelbau)
Verwandte Dienstleistungen
Baugrunderkundung und Laborprogramm
Kernbohrungen mit durchgehendem Gewinn in den quartären Schichten, kombiniert mit CPT-Sondierungen und einem Laborprogramm nach DIN EN ISO 17892. Wir bestimmen Steifigkeit, Scherfestigkeit und Konsolidierungsverhalten für die FEM-Simulation.
Vortriebssimulation und Setzungsprognose
Numerische 2D- und 3D-Modelle mit PLAXIS oder ABAQUS zur Prognose der oberflächennahen Verformungen. Besonders relevant bei der Unterfahrung der Heilbronner Innenstadtbebauung oder der B 39-Trasse.
Baugrundverbesserung und Injektionskonzepte
Planung von Düsenstrahlverfahren oder Niederdruckinjektionen zur Homogenisierung des Baugrunds vor dem Vortrieb, inklusive Eignungsprüfungen und Qualitätssicherung während der Ausführung.
Typische Parameter
Häufige Fragen
Welche spezifischen Risiken bringt der Tunnelbau in den Neckarauen von Heilbronn mit sich?
Die Hauptrisiken sind die geringe undränierte Scherfestigkeit der Auenlehme (oft unter 15 kPa), der hohe Grundwasserstand und die Gefahr von Auslaugungssenken im darunterliegenden Gipskeuper. Ohne eine detaillierte geotechnische Analyse, die diese Faktoren parametrisch erfasst, besteht die Gefahr unkontrollierter Setzungen an der Oberfläche und eines hydraulischen Grundbruchs an der Ortsbrust.
Wie unterscheidet sich die Erkundung für einen Tunnel in weichem Boden von einer Standard-Baugrunderkundung?
Die Erkundung muss deutlich dichter erfolgen und zwingend Drucksondierungen (CPT) sowie spezielle Laborversuche wie Ödometer- und Triaxialversuche umfassen. Während ein Standardgutachten oft mit Erfahrungswerten arbeitet, benötigen wir für die Tunnelstatik in weichem Boden exakte Spannungs-Dehnungs-Beziehungen und Konsolidierungsbeiwerte, da die Verformungen zeitabhängig über Monate zunehmen.
Mit welchen Kosten muss ich für eine geotechnische Analyse eines Tunnelprojekts in weichem Boden rechnen?
Für ein Tunnelprojekt im Raum Heilbronn liegen die Kosten für eine belastbare geotechnische Analyse typischerweise zwischen €3.950 und €16.340, abhängig von der erforderlichen Bohrmeterzahl, dem Umfang des Laborprogramms und ob numerische Simulationen enthalten sind. Wir erstellen dazu ein individuelles Angebot nach der ersten Projektbesprechung.
Sind numerische Simulationen für Tunnel in weichem Boden zwingend erforderlich?
Ja, bei weichen Böden mit Setzungsempfindlichkeit sind FEM-Berechnungen nach der Finiten-Elemente-Methode Stand der Technik. Analytische Verfahren unterschätzen die räumliche Setzungsmulde oft erheblich, besonders wenn im innerstädtischen Bereich Heilbronns Gebäude unterfahren werden. Die DIN EN 1997-1 empfiehlt numerische Verfahren explizit für komplexe Verformungsprognosen.
Welche Baugrundverbesserungen empfehlen Sie für den Tunnelbau in den Heilbronner Auenlehmen?
Das hängt von der Tiefenlage und der Mächtigkeit der weichen Schichten ab. Bei geringer Überdeckung setzen wir häufig auf Düsenstrahlverfahren zur Herstellung eines verbesserten Rings um den Tunnelquerschnitt. Bei größeren Tiefen kommen Niederdruckinjektionen oder Vereisungsverfahren in Frage. Die Wahl wird durch die Injektionsfähigkeit des Bodens bestimmt, die wir über Korngrößenanalysen und Injektionsversuche vorab prüfen.
