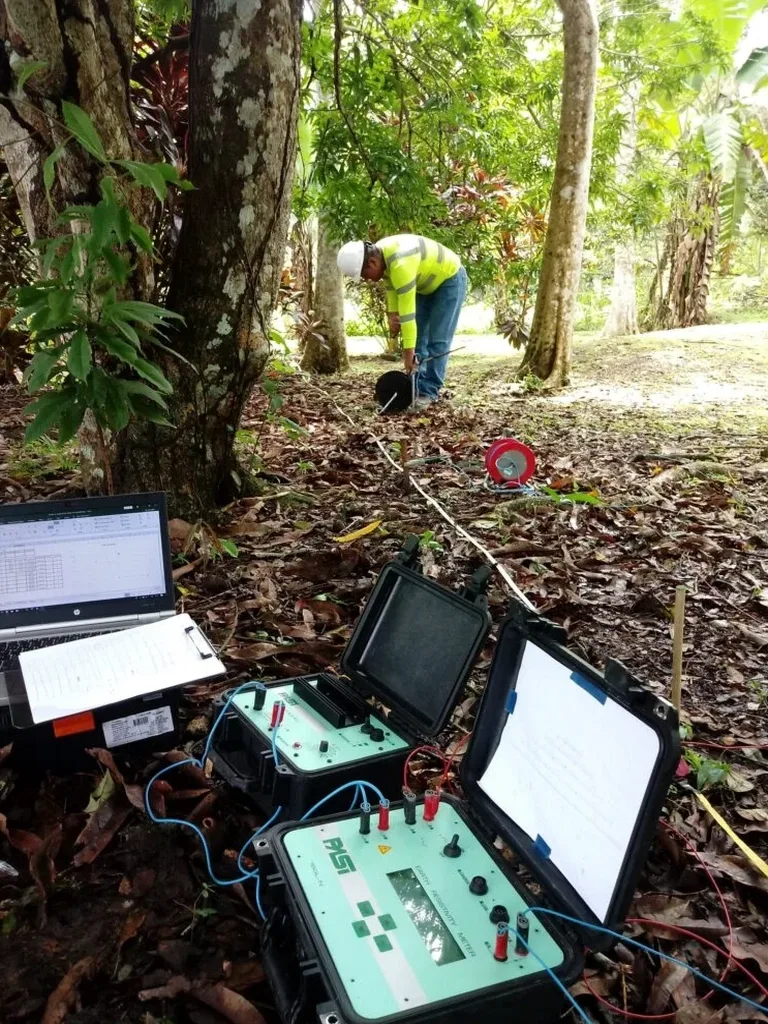

Heilbronn erstreckt sich entlang des Neckars auf rund 160 Metern Höhe, doch unter der Oberfläche verbirgt sich ein geologisches Mosaik aus quartären Kiesen, Muschelkalkformationen und teils mächtigen Auelehmen. Diese Wechselhaftigkeit stellt Planer vor echte Herausforderungen. Wer hier bauen will, braucht mehr als punktuelle Bohrungen. Die vertikale elektrische Sondierung erfasst den Schichtaufbau im gesamten Projektareal, ohne den Boden zu stören. In Heilbronn setzen wir das Verfahren gezielt ein, um Karsthohlräume im Oberen Muschelkalk zu identifizieren oder die Mächtigkeit der Neckar-Schotter zu kartieren. Die Methode liefert dabei innerhalb weniger Werktage ein klares Bild der Untergrundverhältnisse, das konventionelle Aufschlüsse wie die SPT-Bohrung oder den CPT-Versuch ideal ergänzt.
Wo Bohrkern und Rammsonde aufhören, beginnt die geophysikalische Sondierung – mit Tiefenprofilen bis weit unter die Gründungssohle.
Methodik und Umfang
Standortspezifische Faktoren
Ein Bauherr im Heilbronner Osten plante eine Produktionshalle auf einem Grundstück, das Jahrzehnte als Lagerplatz diente. Die ersten Rammsondierungen zeigten einen tragfähigen Kieshorizont in vier Metern Tiefe. Eine routinemäßig durchgeführte Widerstandskartierung offenbarte jedoch eine unerwartete Anomalie: eine zwei Meter mächtige, fast vertikale Niedrigwiderstandszone, die quer unter der geplanten Bodenplatte verlief. Die geoelektrische Sondierung wies hier auf einen alten, mit Schluff verfüllten Neckar-Altarm hin. Ohne diese zerstörungsfreie Erkundung wäre die Halle auf einem Setzungsherd errichtet worden. Die Folgekosten für Rissesanierungen und Nutzungsausfälle wären immens gewesen. Stattdessen konnte der Gründungsingenieur die Tiefgründung mit Pfähle gezielt nur im Bereich des Altarms planen und den Rest der Halle wirtschaftlich flach gründen. Ein solcher Befund zeigt, dass punktuelle Aufschlüsse allein im inhomogenen Neckartal oft trügerisch sind.
Normativer Rahmen
DIN EN 1997-2:2010-10 (Eurocode 7, Ergänzende Regelungen), DGZfP-Merkblatt B12 (Geoelektrik), DIN 4020 (Geotechnische Untersuchungen für bautechnische Zwecke)
Verwandte Dienstleistungen
VES-Tiefensondierung
Klassisches 4-Punkt-Verfahren mit variabler Auslage für Sondiertiefen bis 80 m. Ideal zur Erkundung von Schichtmächtigkeiten, Grundwasserspiegeln und Karststrukturen.
2D-Widerstandstomografie
Multielektroden-Messung entlang von Profillinien. Erzeugt differenzierte Querschnitte, die Inhomogenitäten und vertikale Störungszonen im Heilbronner Untergrund sichtbar machen.
Kombinierte Untergrunderkundung
Wir kalibrieren die Geoelektrik mit direkten Aufschlüssen. Die geophysikalische Sondierung reduziert so die Zahl nötiger Bohrungen und liefert ein flächendeckendes Modell.
Typische Parameter
Häufige Fragen
Welche Bodenarten können in Heilbronn mit der Widerstandsmessung unterschieden werden?
Das Verfahren trennt sehr zuverlässig die typischen Lockergesteine des Neckartals. Die trockenen, hochohmigen Neckar-Schotter heben sich deutlich von den niederohmigen, tonigen Auelehmen ab. Auch der Übergang zum klüftigen Muschelkalk ist als markanter Widerstandssprung erkennbar. Wasserführende Horizonte oder salzhaltige Porenwässer erzeugen charakteristische Signaturen, die der auswertende Geophysiker sofort identifiziert.
Wie lange dauert eine VES-Messung auf einem Baugrundstück in Heilbronn?
Die reine Feldarbeit für ein Sondierungsprofil mit mehreren Auslagen beträgt meist einen halben bis einen vollen Tag. Die Datenauswertung und Modellinversion im Büro nimmt je nach Komplexität des Untergrunds drei bis fünf Werktage in Anspruch. Sie erhalten einen vollständigen Bericht mit interpretierten Schichtprofilen und Empfehlungen für die weitere Erkundung.
Mit welchen Kosten muss ich für eine geoelektrische Sondierung in Heilbronn rechnen?
Für eine typische Baugrunderkundung mit mehreren VES-Punkten oder kurzen Tomografieprofilen bewegen sich die Kosten in Heilbronn in einem Rahmen von etwa €650 bis €890, abhängig von der erforderlichen Tiefenreichweite und der Zugänglichkeit des Geländes. Eine genaue Kalkulation erstellen wir nach Sichtung Ihrer Planunterlagen.
